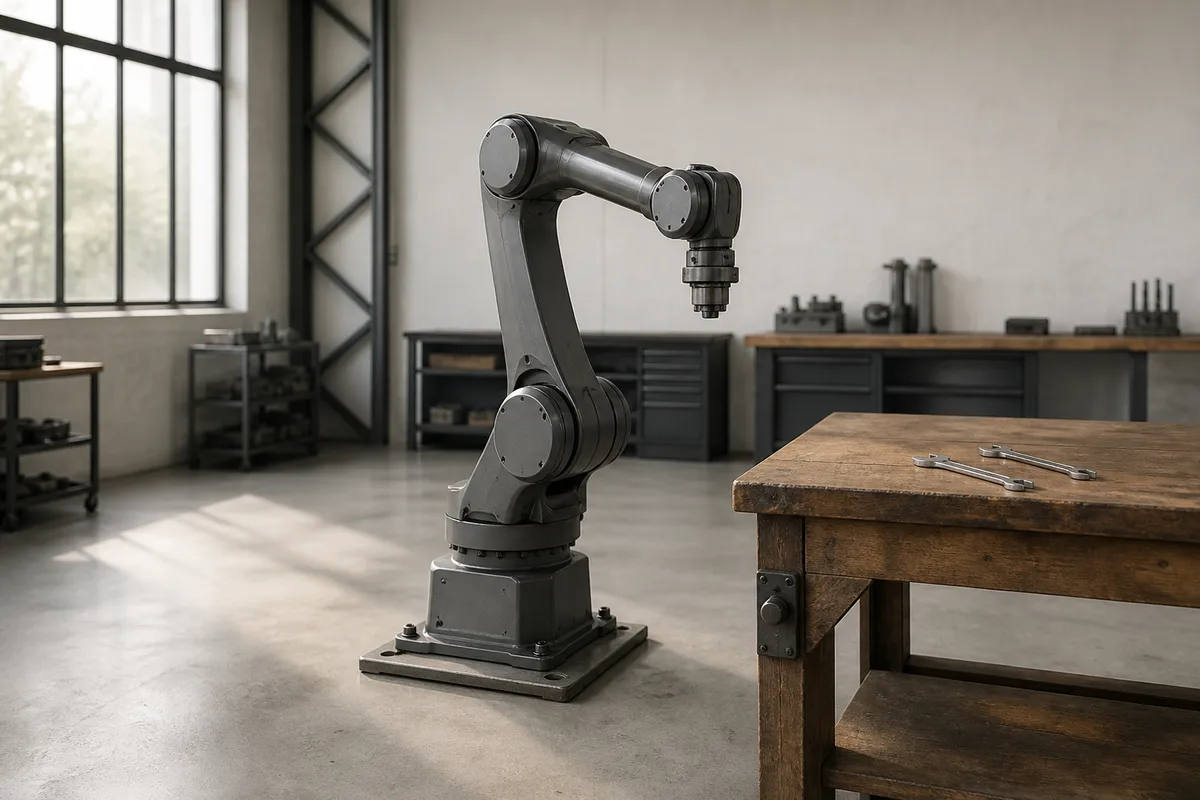

L’intégration d’un robot industriel transforme un bras livré nu en cellule de production conforme et productive. Le projet enchaîne étude de faisabilité, choix de l’intégrateur, conception mécanique, sécurité, programmation, réception puis montée en cadence. Le robot lui-même pèse peu dans cette chaîne : la préhension, l’alimentation en pièces et la sécurité font le résultat.
Ce que recouvre l’intégration d’un robot industriel

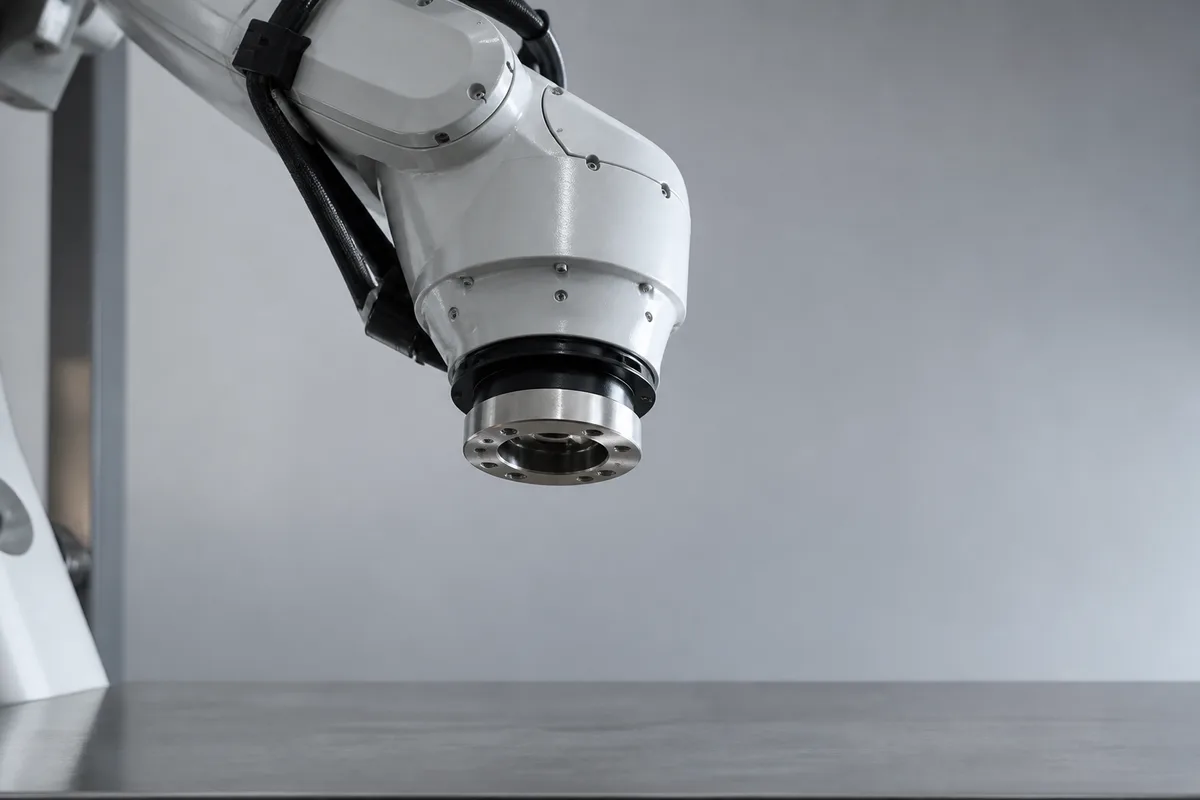

Un robot industriel sort d’usine sans outil, sans protection et sans procédé. Au sens de la réglementation européenne, ce bras constitue une quasi-machine : son constructeur fournit une déclaration d’incorporation, pas une déclaration de conformité. L’objet est incomplet par construction, et il le reste tant qu’aucune application ne lui a été donnée.
Celui qui l’installe dans un atelier assemble donc une machine neuve. Effecteur, table, convoyeur, protections, automate, capteurs : cet ensemble forme une cellule robotisée, avec son dossier technique, sa notice d’instructions et son marquage CE propres. La directive machines 2006/42/CE place cette responsabilité sur l’intégrateur, ou sur l’entreprise utilisatrice lorsqu’elle assemble elle-même son moyen.
Cette bascule juridique explique la structure des projets. Vous n’achetez pas un robot, vous faites concevoir une machine spéciale autour d’un bras du commerce. Le prix du bras occupe rarement la part dominante du budget, et le délai dépend surtout de la mécanique périphérique.
L’étude de faisabilité tranche avant le bon de commande
Le cahier des charges décrit un procédé, pas un robot
Un cahier des charges utile ne nomme aucune marque. Il décrit l’application, les pièces (masse, dimensions, matière, état de surface), les volumes, le temps de cycle visé, l’environnement de travail (poussière, projections, température) et les interfaces amont et aval avec le reste de la ligne. Ce document sert de base commune aux intégrateurs consultés et rend leurs offres comparables.
L’erreur classique : écrire ce document autour d’une solution déjà imaginée. Un client qui exige un bras six axes pour une palettisation rectiligne paie une cinématique dont il n’exploitera jamais l’amplitude. Décrivez le besoin, laissez la technologie aux répondants.
Le temps de cycle se décompose, il ne s’estime pas
Le temps de cycle annoncé par un fournisseur de bras concerne un mouvement à vide, mesuré sur une trajectoire normalisée. Votre cycle réel additionne la prise, le déplacement, la dépose, l’ouverture et la fermeture de l’outil, les temporisations de stabilisation, les contrôles et les échanges avec l’automate.
Décomposez ces postes un par un dès l’étude. Un projet qui rate sa cadence a presque toujours sous-estimé les temps morts, jamais la vitesse du bras. La question de fond, robot classique sous enceinte ou bras collaboratif, se tranche à ce moment : le choix entre robot et cobot engage la cadence autant que la surface au sol.
Choisir son intégrateur robotique
Le devis le moins cher signale souvent le périmètre le plus étroit. Comparez les offres sur ce qu’elles engagent, pas sur leur total.
- Des références sur le même procédé, pas seulement sur la même marque de bras.
- Un engagement chiffré de cadence et de rendement, avec ses conditions de validité.
- Un atelier d’assemblage propre et un plateau d’essais pour vos pièces réelles.
- La propriété du programme robot et l’accès aux sources de l’automate.
- Les délais d’intervention et la disponibilité des pièces d’usure.
- La formation des opérateurs et des techniciens de maintenance, chiffrée à part.

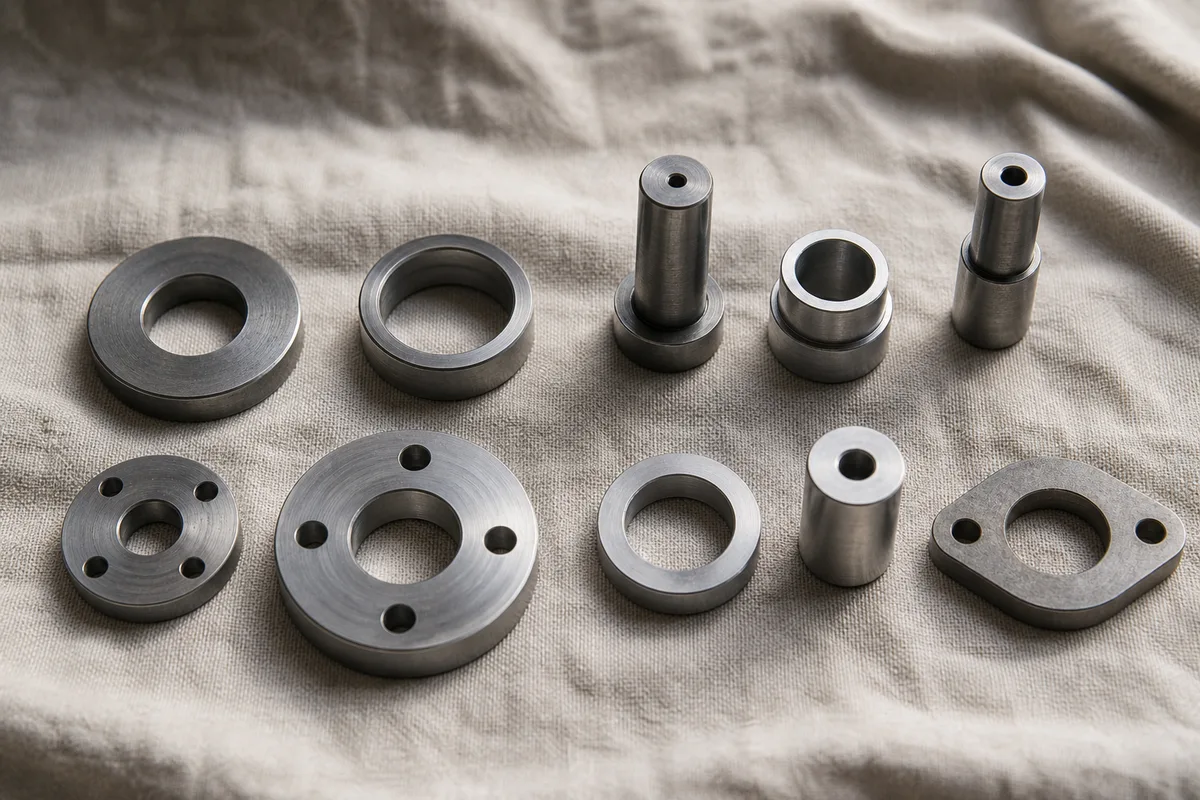

Envoyez toujours des pièces réelles, y compris les pièces limites de tolérance. Un intégrateur robotique sérieux les réclame avant de s’engager sur une cadence, et refuse de chiffrer une application de vision sans échantillons sous la main.
La conception de la cellule, dans l’ordre où elle décide
La préhension pèse plus lourd que le bras
L’effecteur détermine la faisabilité. Ventouses, pinces mécaniques, préhension magnétique, outillage sur mesure : chaque famille impose ses contraintes de surface, de porosité, de température et de propreté. Une pièce grasse ou poreuse disqualifie le vide, une pièce fragile disqualifie la pince deux doigts.
Ce choix conditionne le reste de la cellule. La masse de l’outil s’ajoute à celle de la pièce, et cette somme fixe la charge utile nécessaire. Le porte-à-faux déplace le centre de gravité, réduit la vitesse admissible et fait grimper la taille du bras. Un préhenseur allégé fait parfois descendre d’une gamme de charge entière.
L’alimentation en pièces reste le vrai goulot
Un robot ne cherche pas ses pièces, il les prend là où elles se trouvent. La cellule doit donc présenter chaque pièce dans une position connue, répétable et accessible. Bols vibrants, convoyeurs à taquets, magasins, palettes de posage : cette partie mobilise l’essentiel de l’étude mécanique et du délai.
L’alternative consiste à localiser la pièce par caméra, ce qui déporte la difficulté vers l’éclairage et le traitement d’image. La vision industrielle appliquée au contrôle qualité obéit ici aux mêmes règles : le contraste se crée par la lumière, bien avant l’algorithme.
La sécurité se conçoit au début, jamais en fin de chantier
L’analyse de risques ouvre la conception, elle ne la clôt pas. La démarche décrite par l’ISO 12100 impose de réduire le risque d’abord par la conception, ensuite par les protections, en dernier recours par l’information des utilisateurs. Un risque supprimé au stade de l’implantation ne coûte presque rien ; le même risque traité par un carter ajouté après coup coûte cher et gêne l’exploitation pendant des années.
Les normes ISO 10218-1 et ISO 10218-2 encadrent respectivement le robot lui-même et son intégration dans une application. Pour les applications collaboratives, la spécification technique ISO/TS 15066 détaille les modes de collaboration et la façon de vérifier les efforts de contact. Les fonctions de sécurité de la partie commande relèvent de l’EN ISO 13849. L’INRS documente en français cette démarche de conception et les vérifications attendues côté prévention.
Retenez un principe simple : une application collaborative se valide par la mesure, pas par la fiche produit du bras. Un cobot équipé d’un outil coupant, ou lancé à pleine vitesse dans une zone accessible, redevient une machine à protéger comme les autres.
Programmation et simulation avant la livraison du matériel
La programmation hors ligne fait gagner des semaines. Sur une maquette numérique de la cellule, l’intégrateur vérifie les accessibilités, détecte les collisions, contourne les singularités et estime le cycle avant que la moindre tôle ne soit découpée. Cette approche rejoint celle du jumeau numérique appliqué aux moyens de production.
La simulation ne remplace jamais la mise au point sur pièce. Jeux mécaniques, déformations des posages, variations de matière et dérives thermiques n’apparaissent qu’en atelier, sous la vraie lumière et avec le vrai flux. Prévoyez du temps de retouche de trajectoires : ce poste s’oublie systématiquement dans les plannings optimistes.
Réception, mise en service, transfert de responsabilité
La réception se déroule en deux temps. La recette en atelier, chez l’intégrateur, valide le fonctionnement sur pièces réelles avant démontage. La recette sur site, après remontage et raccordement, valide la cellule dans son environnement définitif, avec vos fluides, votre réseau et vos opérateurs.
Le protocole de réception s’écrit avant le chantier, jamais pendant. Il fixe des critères mesurables : cadence tenue sur une durée donnée, taux de rebut, taux de prise, comportement en reprise après arrêt d’urgence. Sans critères écrits, la discussion de fin de chantier tourne à l’appréciation, et le litige suit.
Le marquage CE de l’ensemble accompagne un lot de livrables : dossier technique, analyse de risques, notice d’instructions, schémas électriques et pneumatiques, programmes source, liste des pièces d’usure et déclaration de conformité. Une formation en robotique industrielle des opérateurs et des techniciens complète ce transfert. Une cellule que personne ne sait relancer s’arrête au premier bourrage.
La montée en cadence décide du résultat
Les premières semaines d’exploitation révèlent ce que la recette n’a pas vu. Les micro-arrêts dominent : une pièce mal présentée, une ventouse encrassée, un posage qui dérive de quelques dixièmes, un capteur qui vieillit. Chacun coûte peu de temps, leur cumul détruit le rendement.
Instrumentez cette période. Enregistrez chaque arrêt, sa cause et sa durée, puis traitez les causes par ordre de temps perdu cumulé. Cette discipline sort la cellule du régime bricolage en quelques semaines, et alimente ensuite une démarche de maintenance prédictive fondée sur des données réelles plutôt que sur un calendrier théorique.
La montée en cadence se pilote comme une phase de projet à part entière, avec un responsable désigné et une revue hebdomadaire. Les équipes qui la traitent comme une simple période de rodage laissent des points de rendement sur la table, définitivement.
Les erreurs qui coûtent le plus cher
- Robotiser un procédé instable : le bras reproduit le désordre à cadence plus élevée.
- Négliger la variabilité des pièces d’entrée, qui condamne la préhension.
- Traiter la sécurité après avoir figé la conception mécanique.
- Oublier les temps de changement de série sur une cellule multi-références.
- Laisser la propriété du programme robot chez l’intégrateur.
- Former un seul opérateur, absent le jour du premier incident.
Prochaine étape : sortez sur le poste candidat, chronométrez son cycle réel, pesez une pièce, photographiez son état de surface et comptez ses références. Ces quatre données suffisent à écrire un cahier des charges qu’un intégrateur peut chiffrer sérieusement.
